一、涡轮硬质快速门安装
　　⑴安装位置校对：涡轮机构中心与立柱内侧中心重合；
　　⑵安装：用叉车将涡轮举放在立柱上；
　　⑶固定：涡轮机构与立柱固定：用外六角螺钉（配平垫）将涡轮与立柱连接固定。
　　二、机头弹簧安装
　　⑴安装位置：两侧立柱内；
　　⑵吊带安装：在主轴上缠绕三圈到五圈；
　　⑶固定：预载后的弹簧从底部拉伸到底脚板上用螺栓固定；
　　⑷调节：固定好后，拆除链条，运行顺畅无噪声。
　　三、硬质快速门轨道的安装
　　1）安装位置：装在两侧立柱内。
　　2）位置找正：用激光水准仪水平校验。
　　3）安装：
　　3-1：连接：将导轨的一端与涡轮的一端插接；
　　3-2:固定：用导轨固定板将导轨固定在立柱上，并用；激光水平仪或铅锤校核是否垂直。

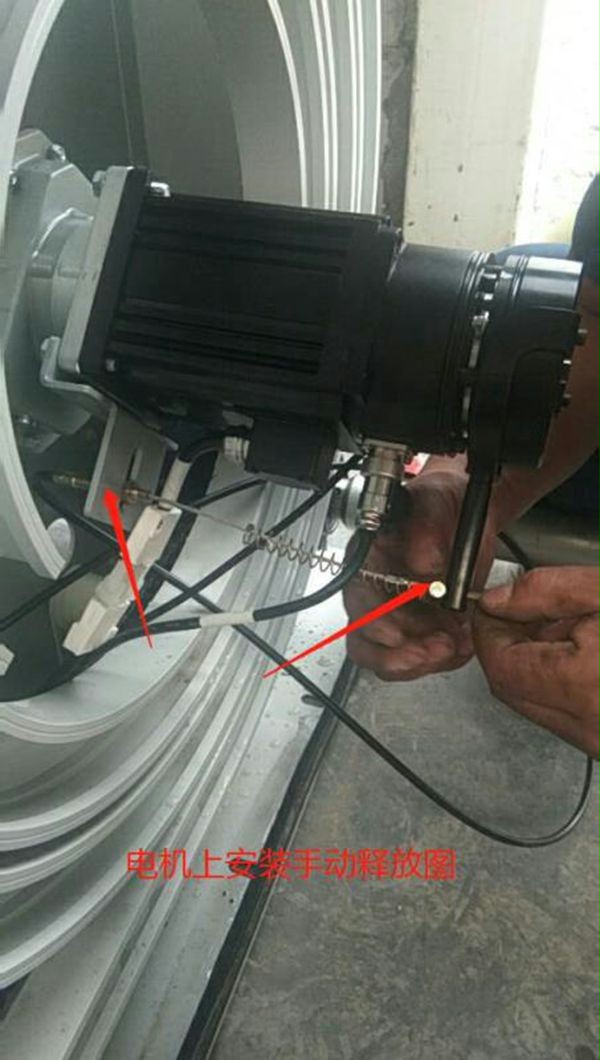

　　四、硬质快速门的电机安装
　　1）布线：立柱外侧的线槽内，见控制柜接线示意图。
　　2）安装如下图
　　2-1:用螺栓将减速机加强板固定在涡轮盖板上，螺丝拧紧即可。
　　2-2:用螺栓将电机减速机固定在减速机加强板上。
　　2-3:将电机固定板拉至最上端，挂上双链条。
　　2-4:锁紧涡轮下方的螺杆，将电机拉紧，再将减速机加强板锁紧。
　　
　

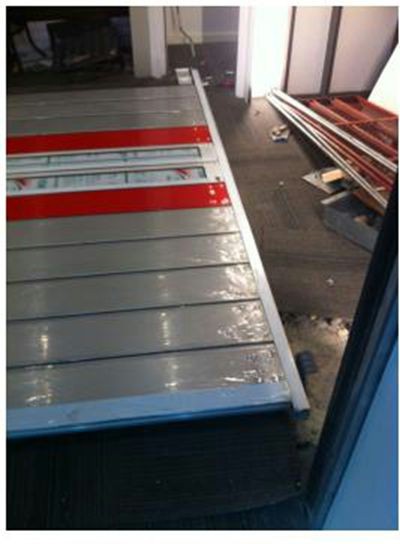

　　五、涡轮门门板的安装
　　⑴把门板平铺于门腿前方（胶条紧挨门腿，门板向地面方向弯曲旋转）；
　　⑵将直轨穿于门板两侧胶轮上（分清直轨的上下端）；
　　⑶将门板立起，置于直轨最初位置固定好。
　　

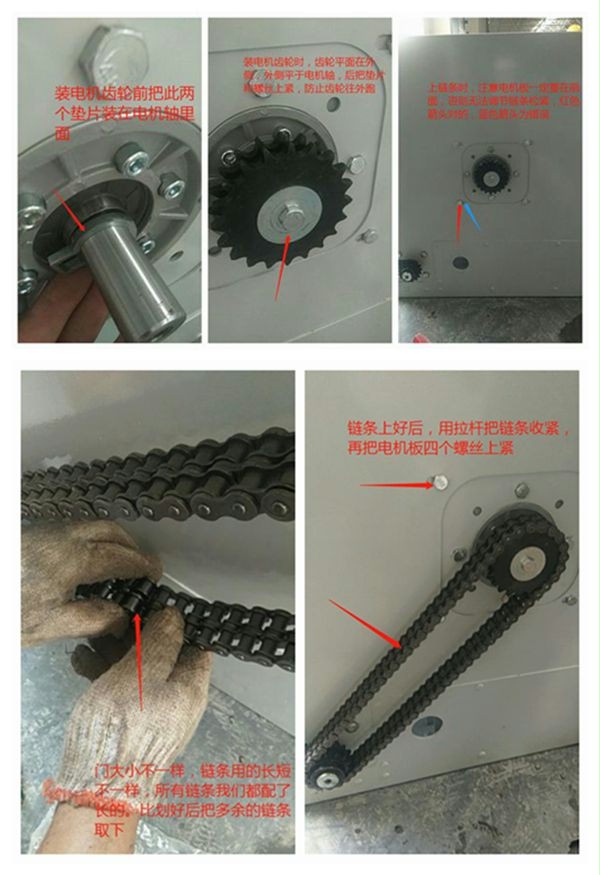

　　六、硬质快速门链条安装
　　1）安装位置：安装在两侧立柱内。
　　2）安装：
　　2-1:挂链条：将链条挂在涡轮机构的传动齿轮上。
　　2-2:固定链条连接板：将垂下的外部的链条穿过底部链轮，用连接板将链条的两端固定，两侧连接板在同一水平线上。
　　2-3:与门板固定：将链条连接板与门板连接板连接，用螺栓紧固。
　　3）调节：往上拉外部链条，落下门体测试门体重力与弹簧拉力是否匹配。

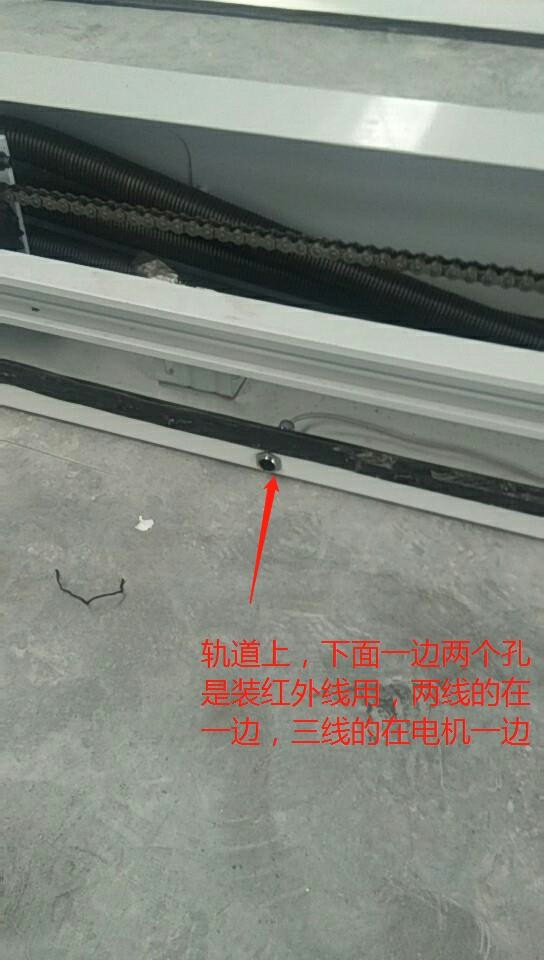

　　七、光电安装
　　将光电穿过门腿的圆孔固定好。光电的四芯线接收信号端放置于电机同侧，两芯线得放置于另一侧。

　　八、伺服系统控制箱安装
　　1）布线：原则上，控制柜应与电机同侧安装：
　　安装高度：若用户无特别位置要求，则默认位置即控制柜底边距离地面1300mm；
　　2）固定：用膨胀螺栓（砖混结构墙体）、自攻钻尾螺丝（钢结构墙体）和控制柜自带五金件将控制柜固定在安装位置上。
　　注意：
　　·安装高度为控制柜底边距离地面1300mm，可根据用户要求进行适当调整。
　　·若空间位置允许，控制柜应安装在电机同侧。
　　3）接线
　　注意：
　　·通电前检查接线是否正确，避免造成设备损坏或安全隐患。
　　·接线牢固，手动时无松动、脱落现象，避免通电不畅或造成安全隐患。
　　·各设备接线接入控制柜厚，留余30mm即可，过长部分均剪断重新压接并做好防护，以免形成干扰或造成安全隐患。
　　
　　4）常规电机接线：
　　4-1:常规接线：电机线 分别接U,V,W 刹车接LO2.NO1。编码器黄绿接A B棕色24V白粉蓝接OV。红外线棕色接24V蓝色接OV黑色接红外。接近开关棕色接24V蓝色接OV 黑色接X7。  无线气囊电源接24V  OV  公共端接OV常开点接红外。 有线气囊 K1,K2(白和粉）接OV和红外 。  手动按钮 3分别接 X1 X3  X4（上下停） 4都接OV 。
　　
　　4-2:伺服 ： 电机线插件 ，编码器插件 ，刹车线接抱闸。红外线棕色接+24V  蓝色接公共端  黑色接红外遇阻反弹。接近开关  棕色接+24V  蓝色接公共端黑色接接近开关原点。气囊  有线的 白色 粉色（K1,K2）接公共端和红外遇阻反弹。无线的电源接+24V公共端，公共端接公共端常开点接红外遇阻反弹手动按钮 3分别接上下停 4都接公共端。
